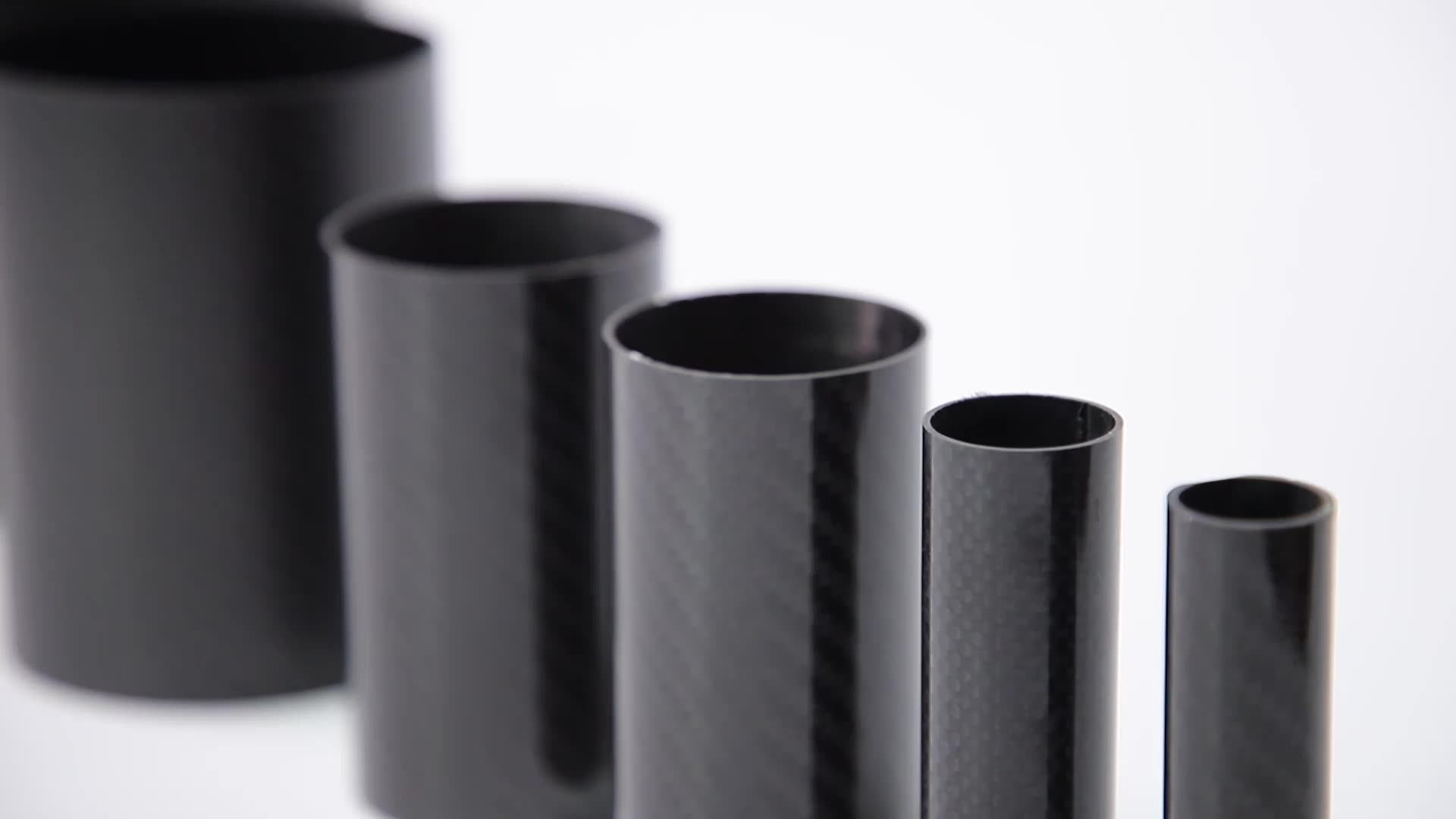

الدليل الشامل لأنابيب ألياف الكربون: التميُّز الهندسي للصناعة الحديثة

في التصنيع الصناعي الحديث، أنابيب الألياف الكربونية لم تعد تُستخدم بشكل حصري في قطاع الطيران والفضاء. وبفضل قوتها النوعية المتفوقة مقارنةً بالفولاذ والألومنيوم، ومعامل التمدد الحراري المنخفض للغاية الخاص بها، أصبحت تشكّل الهيكل الأساسي لأذرع الروبوتات الصناعية، والأجهزة الطبية، بل وحتى معدات التصوير الفوتوغرافي عالية الجودة.

لماذا يحدد شكل المقطع العرضي عمر الهيكل الافتراضي؟

يختار معظم الأشخاص عادةً الأنابيب الدائرية، لكن في التطبيقات الهندسية الفعلية، يمكن للأنابيب ذات الأشكال غير المنتظمة أن تحل غالبًا مشاكل ميكانيكية أكثر تعقيدًا.

١. أنبوب كربوني مربع الشكل وأنبوب كربوني مستطيل الشكل

الأنابيب الكربونية المربعة الشكل والأنابيب الكربونية المستطيلة الشكل تمتلك مزايا جوهرية في مقاومة الليّ والانحناء الجانبي.

مزايا التركيب: وتتميّز الأنابيب الكربونية المربعة الشكل بسطحٍ أكثر استواءً مقارنةً بالأنابيب الكربونية الدائرية الشكل؛ ولذلك عند تركيب المسامير والمستشعرات والمسارات، لا يلزم استخدام واقيات منحنية مخصصة ومكلفة.

تصميم مقاوم للدوران: في الهياكل القابلة للتمديد، فإن استخدام الأنابيب الكربونية المستطيلة الشكل يمنع بشكل طبيعي دوران القضيب تحت الإجهاد، وهو ما يُعد أمرًا بالغ الأهمية لمعدات الاختبار الدقيقة.

٢. مواصفات مقسَّمة: من ٨ مم إلى ١ بوصة

أنبوب ألياف كربونية بقطر ٨ مم: يُستخدم عادةً في عمود الطائرات المسيرة أو الدعامات الإلكترونية الدقيقة، مع التركيز على التصميم الخفيف جدًّا.

أنبوب ألياف كربونية بقطر ١ بوصة: «الحجم الذهبي» للهياكل الصناعية، الذي يحقِّق توازنًا بين القوة والوزن.

الفرق الجوهري بين عمليتي السحب المستمر (Pultrusion) واللف الحلزوني (Roll-Wrapping)

يسأل العديد من العملاء لماذا أنابيب الألياف الكربونية هي من نفس المادة، لكن سعرها وقوتها مختلفان اختلافًا كبيرًا بسبب طريقة التصنيع.

عملية السحب المستمر (Pultrusion): (ألياف كربونية مُصنَّعة بطريقة السحب المستمر)

يتم سحب الألياف عبر قالب باستخدام آلة جذب لتشكيل الأنبوب.

خصائص الأداء: تكون الألياف مُرتَّبة بشكل شبه كامل في الاتجاه المحوري (0 درجة). وهذا يمنح أنابيب ألياف الكربون المُنتَجة بطريقة البولترود قوة شد محورية استثنائية.

العيوب: أما قوتها الجانبية فهي ضعيفة نسبيًّا؛ فهي عرضة للانشطار عند التعرُّض لتأثير جانبي أو ضغط جانبي.

التطبيقات النموذجية: قضبان ألياف الكربون المربعة أو أعمدة دعم بسيطة.

عملية اللف بالدرفلة (Roll-Wrapped)

وهذه العملية تتضمَّن الضغط الساخن قماش ألياف الكربون حول عمود تشكيل (Mandrel).

خصائص الأداء: ويُمكن ترتيب الألياف بنمط متناوب عند الزوايا 0°/45°/90°.

المزايا: وتوفِّر مقاومة أكثر توازنًا للعزم والضغط؛ وأقل عرضةً لانفجار جدار الأنبوب.

كيفية حل مشكلة توصيل أنابيب الألياف الكربونية

هذه إحدى أكثر المجالات جدلًا: لا يمكن لحام أنابيب الألياف الكربونية كما يُلحَم أنابيب الصلب.

اللصق: هذه أفضل طريقة. استخدم راتنج الإيبوكسي عالي القوة. ولاحظ أنه يجب صقل سطح أنبوب الألياف الكربونية (لإزالة عامل الإفلات) وتنظيفه للحصول على أفضل التصاق ممكن.

الأغلفة: أثناء توصيل أنابيب الألياف الكربونية ، يمكننا استخدام موصلات من سبائك الألومنيوم أو التيتانيوم كوسائط، وإدخالها داخل الأنابيب أو تركيبها خارجها، مما يقلل من الإجهادات ويجعل عملية الفك أسهل.

القفل الميكانيكي: إذا احتجت إلى حفر ثقوب، فيجب إضافة طبقة تقوية عند موقع الثقب؛ وإلا فإن أنبوب الألياف الكربونية سيتآكل طبقيًّا أثناء شد البرغي.

جدول مقارنة المعايير الصناعية

لتوضيح المزايا الجيلية بشكل مرئي لـ أنابيب ألياف الكربون ، وقد جمعنا الجدول التالي:

كيف تختار مصنّع أنابيب ألياف الكربون الموثوق به؟

العديد من المصانع تبيع أنابيب الألياف الكربونية بأقل سعر ممكن، لكنك كعميلٍ يجب أن تتجنب الأمور التالية:

محتوى الراتنج: إذا كان محتوى الراتنج مرتفعًا جدًّا، فإن الأنبوب سيصبح هشًّا؛ ومن ناحية أخرى، إذا كان منخفضًا جدًّا، فهذا يؤدي إلى عدم قدرة الألياف على الالتفاف بشكلٍ كافٍ وانفصال الطبقات

التحكم في التحمل: وخاصةً تحمل القطر الداخلي. فإذا كان القطر الداخلي غير مستقر، فلن تتمكن تركيباتك (مثل السدادات) من التجميع بدقة.

منشأ الألياف: هل يستخدم مقدمة ألياف كربونية أصلية من علامة تجارية موثوقة؟

بصفتي خبيرًا في المواد المركبة ومقرّي تشونغتشينغ، CQDJ (تشونغ تشينغ دو جيانغ للمركبات) أركز على منتجات الألياف الكربونية الصناعية المُستخرجة بالدفع (Pultruded). فنحن لا نبيع الأنابيب فقط؛ بل نتحكم في كل خطوة بدءًا من المواد الخام وصولًا إلى دورة التصلب لضمان أن تعمل كل أنبوبة قضيب كربون مربع ومُشكَّلة بشكلٍ دقيق بكفاءة واستقرار تحت الظروف القاسية.

الأسئلة الشائعة (FAQ)

س: هل أنابيب الألياف الكربونية مقاومة للحرارة؟

ج: يعتمد ذلك على الراتنج المستخدم. فالراتنج الإيبوكسي العادي يتحمل درجة حرارة تصل إلى ١٠٠°م. أما إذا احتجتَ إلى تحمل درجات حرارة أعلى، فستحتاج إلى سلسلة راتنج بولييميد مخصصة.

س: هل أنابيب الألياف الكربونية موصلة للكهرباء؟

ج: نعم! فالألياف الكربونية موصل جيد للكهرباء. ولذلك فإن العزل المناسب أمرٌ بالغ الأهمية في البيئات التي تتضمّن تركيبات كهربائية أو حيث توجد مخاطر التعرض لصواعق البرق.

س: كيف يمكنني تخصيص أنابيب مستطيلة طويلة؟

ج: طول أنابيب كربونية مستطيلة الشكل يتم عادةً تحديد الحدود بواسطة القوالب أو الأفران التلقائية. اتصل بنا (CQDJ)، وسنقدّم لك حلولاً مخصصة للقوالب استنادًا إلى متطلبات تصميمك.

ملخص

أياً كان ما تحتاجه، أنابيب ألياف كربونية بقطر ٨ مم أو كنت بحاجة لشراء كمية كبيرة من أنابيب الألياف الكربونية لمشاريع بيئية. يجب أن تنتبه إلى الجوانب التالية: الأشكال، وعملية التصنيع، والمواصفات، وطرق الاتصال.

إذا كنت تبحث عن شركة مصنعة مسبك موثوقة مورد أنابيب ألياف الكربون يرجى عدم التردد في الاتصال بنا؛ فسنقدّم لك حلاً مخصصًا مكوّنًا من مواد مركبة.
