Les avantages et inconvénients des barres en fibre de verre pleines par rapport aux barres creuses : un guide pour ingénieurs

Tiges en fibre de verre sont un pilier de la fabrication moderne, jouant un rôle essentiel dans des domaines aussi variés que l'isolation électrique, les matériaux composites structurels, les cannes à pêche ou les tuteurs de jardin. Toutefois, une décision cruciale se pose souvent lors des étapes de conception et d'approvisionnement : faut-il choisir une tige en fibre de verre pleine ou creuse ?

Il n'existe pas de réponse unique valable pour tous les cas. Le choix entre conceptions pleines et creuses représente un compromis technique fondamental, influant sur la résistance, le poids, le coût et la fonctionnalité de la tige. Choisir le mauvais type peut entraîner un échec du projet, des dépenses inutiles ou un produit final dégradé.

Ce guide complet analysera les avantages et inconvénients des tiges en fibre de verre pleines et creuses, en vous fournissant le cadre analytique nécessaire pour faire le bon choix, en toute connaissance de cause.

Le principe fondamental : la rigidité et le moment quadratique

Pour comprendre la différence, nous devons d'abord saisir un concept clé du génie mécanique : le moment quadratique (ou moment d'inertie de surface). Ce principe détermine la résistance d'une poutre à la flexion.

En termes simples, les matériaux situés plus loin de l'axe central d'une poutre contribuent de manière exponentielle à sa rigidité. C'est pourquoi une poutre en I est si efficace : elle concentre le matériau en haut et en bas, éloigné du centre.

Abarre creuse en fibre de verre exploite parfaitement ce principe. En retirant le matériau du centre (qui contribue peu à la rigidité) et en le redistribuant sur un diamètre plus grand, elle atteint un rapport rigidité-poids nettement supérieur à celui d'une tige pleine de même masse.

Appliquons maintenant cette théorie au monde pratique.

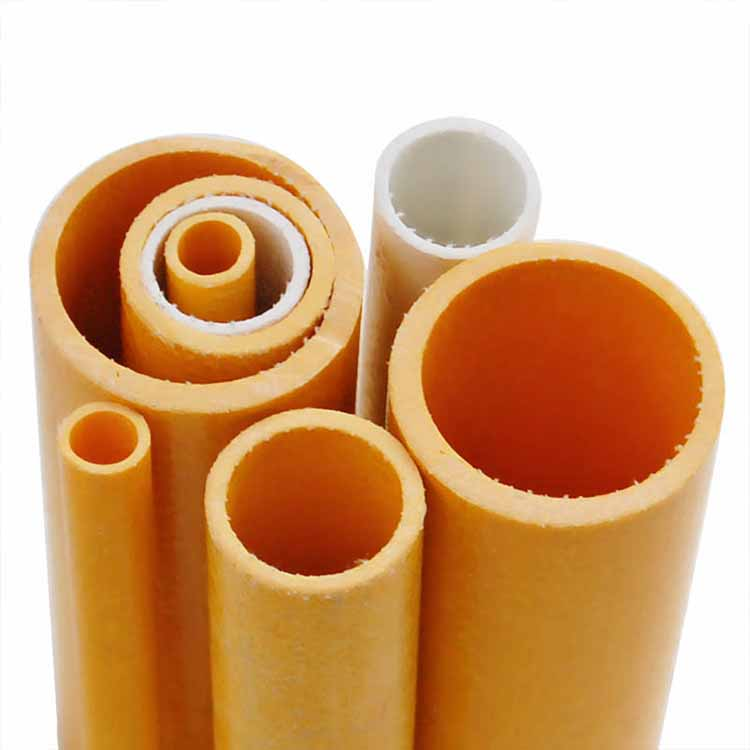

Tiges creuses en fibre de verre : le choix haute performance

Les tiges creuses en fibre de verre, ou tubes, sont conçues pour offrir des performances optimales lorsque le poids et la résistance spécifique sont primordiaux.

Avantages des tiges creuses en fibre de verre :

1. Rapport rigidité-poids supérieur : C'est leur principal avantage. Pour un poids donné, une tige creuse en fibre de verre sera nettement plus rigide et plus résistante à la flexion qu'une tige pleine. Elles sont donc idéales pour des applications telles que les sondes longues, les mâts d'antenne, les bâtons télescopiques et les structures légères où il est essentiel de minimiser la flexion sans ajouter de masse.

2. Poids plus léger : De par leur nature, les tiges creuses contiennent moins de matériau et sont donc plus légères. Ceci est crucial dans des applications comme l'aérospatiale, les équipements portables, ou tout dispositif où la réduction de la masse globale améliore la performance ou la maniabilité.

3. Efficacité du matériau : Elles utilisent moins de matière première pour atteindre une rigidité comparable, voire supérieure, à celle d'une tige pleine. Cela peut parfois entraîner des économies sur le coût du matériau, bien que cela puisse être compensé par une fabrication plus complexe.

4. Polyvalence pour les systèmes internes : L'âme creuse peut être utilisée pour acheminer des fils, des câbles, des conduites hydrauliques, ou même comme conduit pour des fluides. C'est un avantage fonctionnel que les barres pleines ne peuvent pas offrir, permettant de maintenir les ensembles propres et protégés.

Inconvénients des barres en fibre de verre creuses :

1. Coût plus élevé : Le procédé de fabrication des barres creuses par pultrusion est généralement plus complexe que celui des barres pleines, entraînant souvent un coût unitaire plus élevé.

2. Résistance radiale (à l'écrasement) réduite : Les parois minces d'une barre creuse sont plus sensibles aux bosses, à l'écrasement ou au flambage sous des charges radiales concentrées ou ponctuelles.

3. Fixation des embouts plus complexe : La connexion de raccords, de manchons ou de bouchons aux extrémités d'une barre creuse nécessite une attention particulière afin d'empêcher la fente ou l'effondrement du tube lorsqu'une force est appliquée. Cela nécessite souvent des inserts spéciaux ou des raccords à compression.

4. Potentiel de variation de l'épaisseur de paroi : Une épaisseur de paroi incohérente pendant la fabrication peut créer des points faibles, ce qui rend le contrôle qualité primordial.

Applications idéales pour les barres creuses :

•Mâts de drapeaux télescopiques longs et mâts d'antenne

•Piquets de tente légers et structures de cadre

•Bras robotiques et composants d'automatisation

•Bras et structures de drones (UAV)

•Toute application où la maximisation de la rigidité tout en minimisant le poids est l'objectif principal.

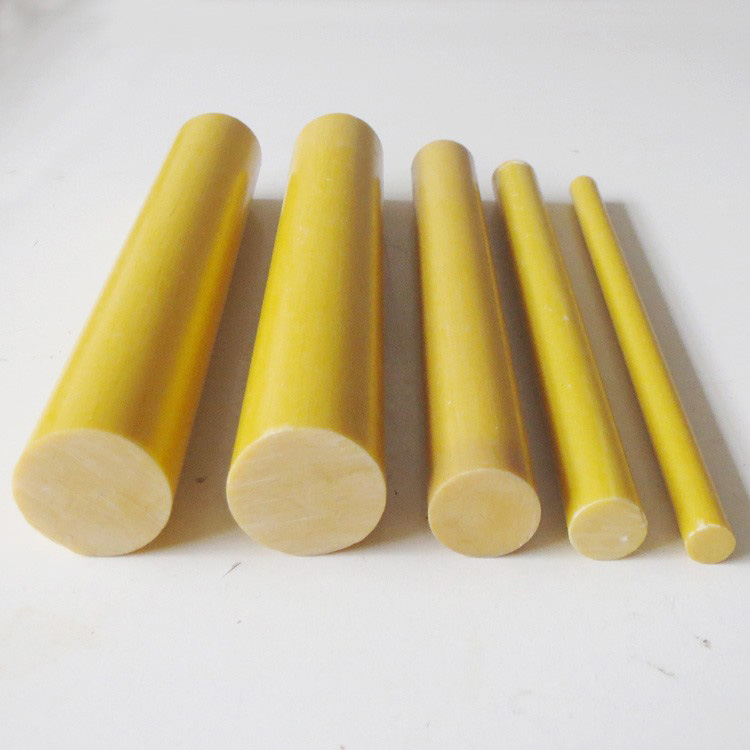

Barres en fibre de verre pleines : Le pilier de la résistance et de la simplicité

Tiges solides en fibres de verre sont les chevaux de trait du monde de la fibre de verre, appréciées pour leur robustesse et leur simplicité.

Avantages des barres en fibre de verre pleines :

1. Excellente résistance à la compression et à la traction : A tige solide en fibre de verre peut supporter de fortes charges axiales, tant en compression (être comprimé) qu'en traction (être étiré). Cela lui confère un comportement similaire à celui d'une colonne ou d'une tirant fiable.

2. Résistance supérieure à l'écrasement et aux chocs : La section pleine offre une grande résistance aux bosses, à l'écrasement et aux impacts ponctuels. C'est un choix nettement plus robuste dans des environnements difficiles ou sujets aux agressions mécaniques.

3. Simplicité et coût inférieur : Le procédé de fabrication des barres pleines est généralement plus simple et plus économique, ce qui en fait une option plus abordable, particulièrement pour les grands diamètres.

4. Facilité de fabrication : Le montage des embouts est simple. Les barres pleines peuvent facilement être filetées, percées, taraudées ou collées à l’aide de raccords standard et d’adhésifs, sans risque d’effondrement.

Inconvénients des barres en fibre de verre pleines :

1. Faible rapport rigidité-poids : C'est leur principal inconvénient. Pour un poids donné, une tige pleine sera beaucoup plus souple (moins rigide) qu'une tige creuse. Pour atteindre la même rigidité qu'une tige creuse, une tige solide en fibre de verre aurait besoin d'un diamètre beaucoup plus grand et d'un poids significativement plus élevé.

2. Poids élevé : La construction en fibre de verre pleine les rend lourdes, ce qui constitue un inconvénient majeur pour les applications portables ou les conceptions sensibles au poids.

3. Inefficacité du matériau en cas de charges de flexion : Selon le principe du « moment quadratique », le matériau situé au cœur de la tige est sous-utilisé lorsqu'il s'agit de résister à la flexion, ce qui rend son utilisation moins efficace dans de telles situations.

Applications idéales pour les tiges pleines :

• Tiges de mise à la terre électrique

• Piquets robustes pour l'aménagement paysager et l'agriculture

• Tiges de poussée pour les systèmes de commande mécanique

• Outils non conducteurs pour travaux électriques sous tension

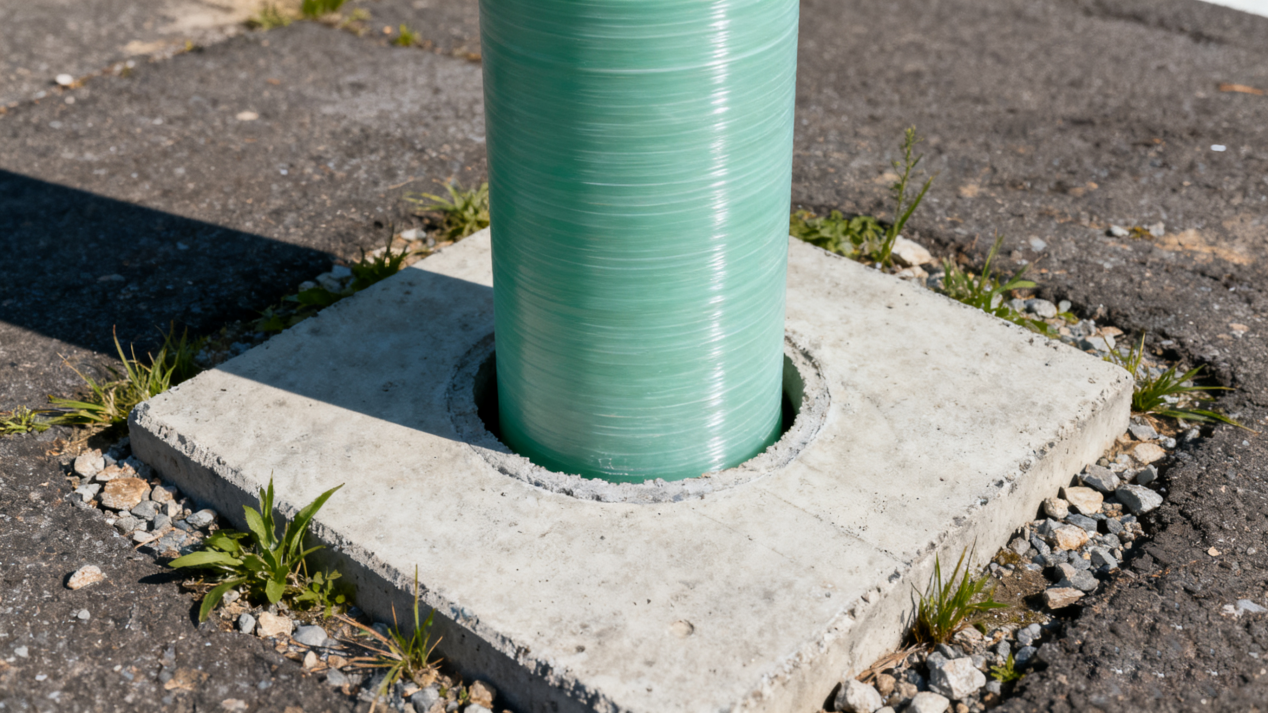

• Supports structurels dans le béton ou applications nécessitant une grande résistance en compression.

• Courtes portées où une rigidité extrême n'est pas nécessaire et où la simplicité est essentielle.

Tableau de comparaison directe

Propriété	Barre creuse en fibre de verre	De fibre de verre solide	Gagnant pour...
Rigidité par rapport au poids	Très élevé	Faible	Longues portées légères (creux)
Résistance à la traction	Élevé	Très élevé	Tiges filetées, traction (plein)
Résistance compressive	Correct (peut fléchir)	Excellent	Colonnes, compression (plein)
Résistance radiale/aux écrasements	Faible	Excellent	Environnements à fort impact (Plein)
Poids	Lumière	Lourd	Portabilité (Creux)
Coût	Plus élevé	Inférieur	Projets sensibles au budget (Plein)
Facilité d'assemblage	Plus complexe	Simple	Fabrication rapide (Plein)
Passage interne	Oui	Non	Câblage/conduits (Creux)

Comment faire le bon choix : questions clés à se poser

Pour choisir entre plein et creux, répondez systématiquement aux questions suivantes :

1. Quelle est la charge principale ?

• Flexion/Courbure ? → Le tube est presque toujours supérieur.

• Compression/Charge axiale ? → L'axe plein est souvent le choix le plus sûr et le plus résistant.

• Torsion ? → C'est plus complexe, mais les diamètres plus grands (souvent plus faciles à réaliser avec un tube) résistent généralement mieux à la torsion.

2. Quelle est l'importance du poids ?

• Si économiser des grammes ou des onces est essentiel (aérospatial, drones, équipements portables), le choix est clairement en faveur du tube.

3. Quel est l'environnement de fonctionnement ?

• L'axe sera-t-il soumis à des chocs, des forces de compression ou une usure abrasive ? La robustesse d'un axe plein peut alors être nécessaire.

4. Existe-t-il des besoins d'intégration ou de passage ?

• Doit-on faire passer quelque chose à travers le centre de l'axe ? Si oui, le choix est fait pour vous : tube.

5. Quel est votre budget ?

• Pour la solution la plus économique, notamment dans les projets de plus petite envergure, Les barres pleines en fibre de verre ont souvent l'avantage.

Conclusion : une question de priorité en ingénierie

Le débat entre les barres en fibre de verre pleines et creuses ne porte pas sur celle qui est universellement « meilleure », mais sur celle qui est optimale pour votre ensemble spécifique de besoins.

• Choisissez la barre creuse en fibre de verre lorsque vos priorités de conception sont une rigidité maximale avec un poids minimal.

• Choisissez la de fibre de verre solide lorsque vos priorités sont la résistance à l'écrasement, la capacité de charge en compression, la simplicité et l'efficacité économique.

En comprenant les compromis inhérents, vous pouvez dépasser les suppositions et prendre une décision stratégique qui garantit la réussite, l'efficacité et la durabilité de votre projet. Dans le monde de l'ingénierie, le bon matériau sous la bonne forme est le fondement de l'innovation.
