Produktbeschreibung

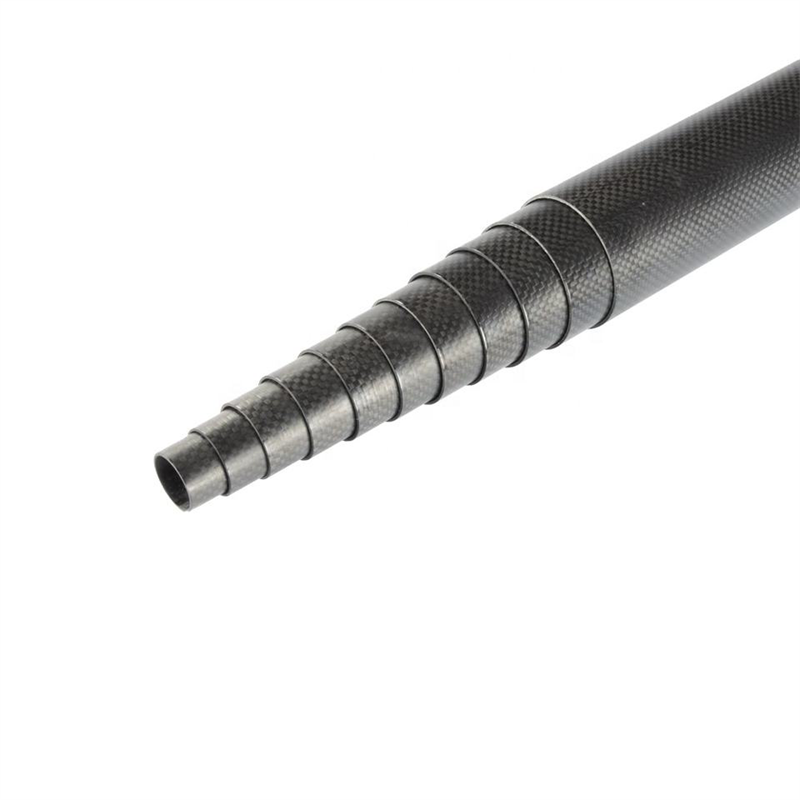

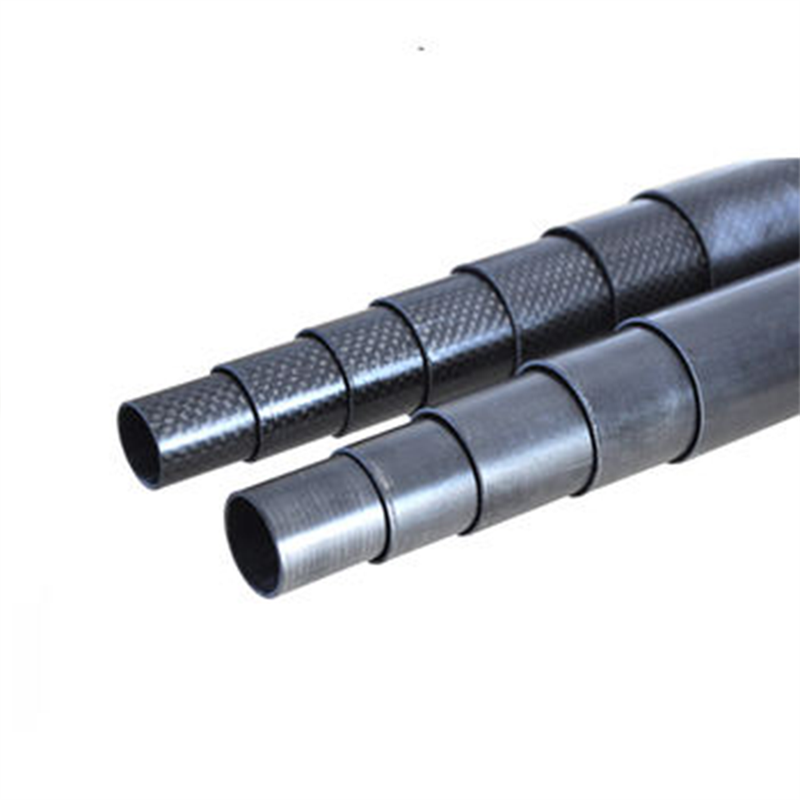

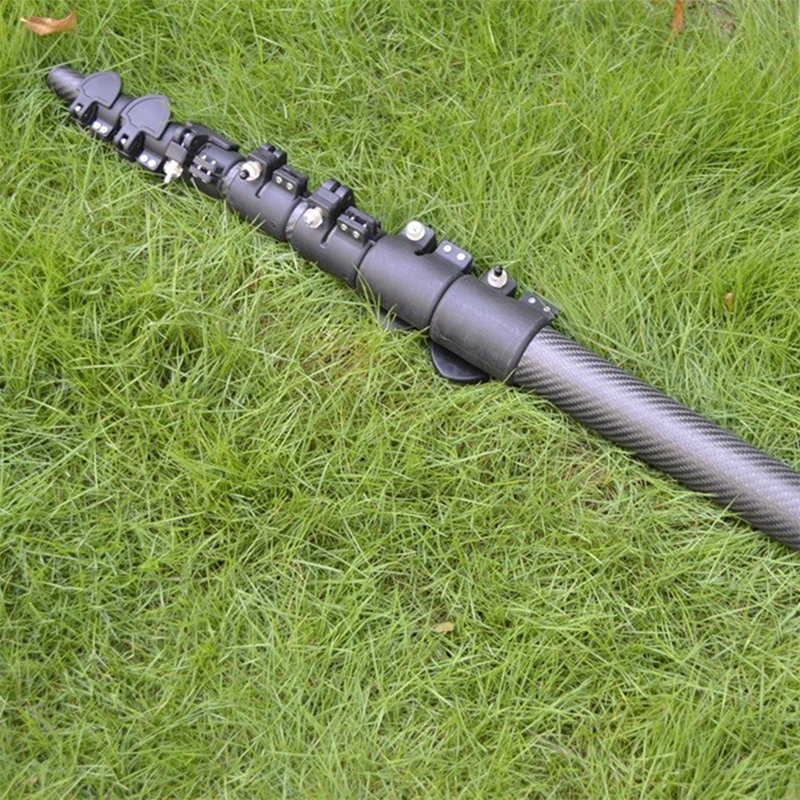

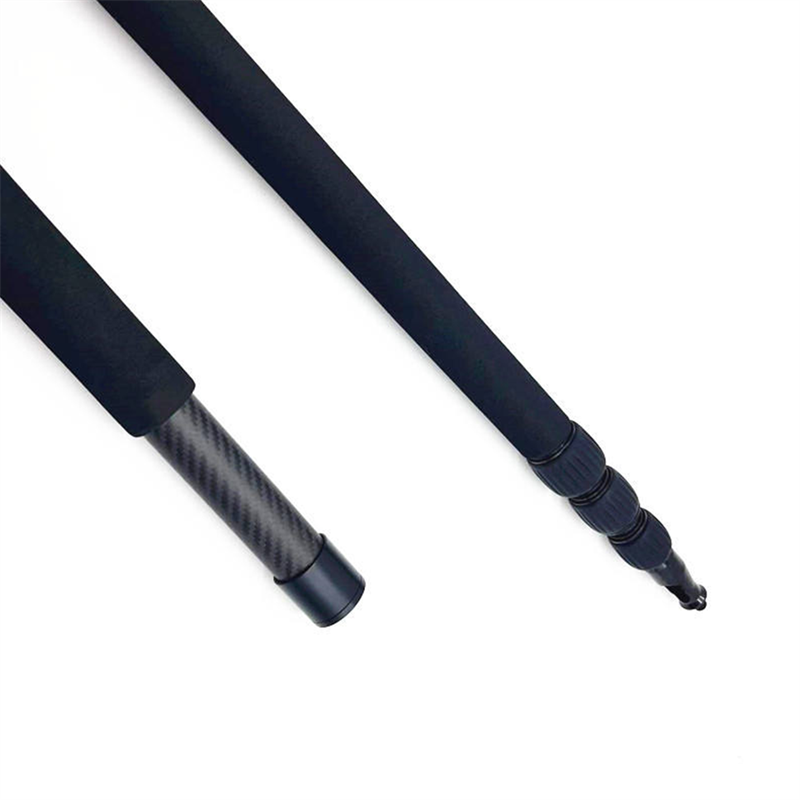

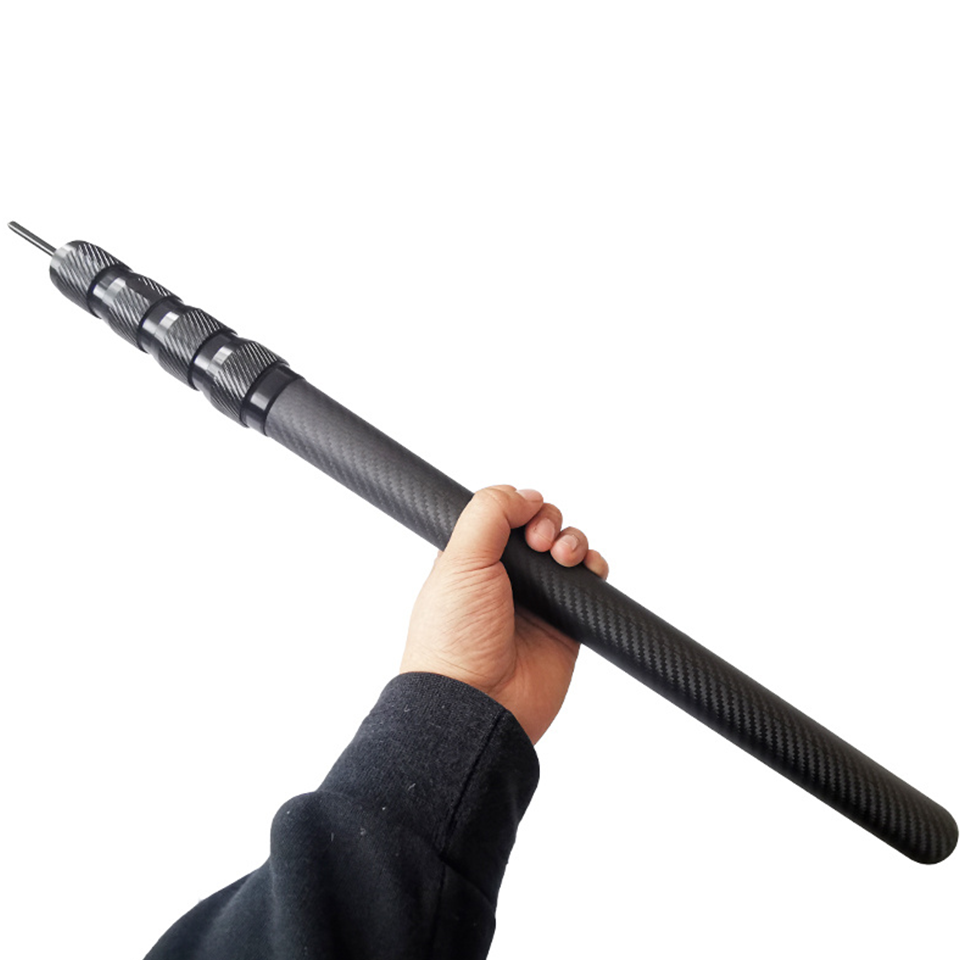

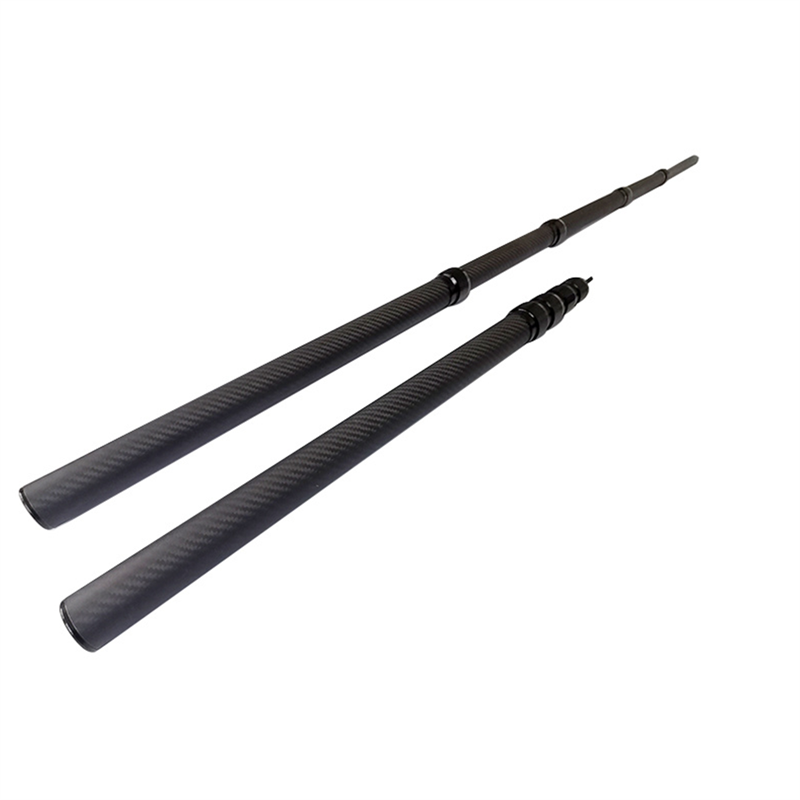

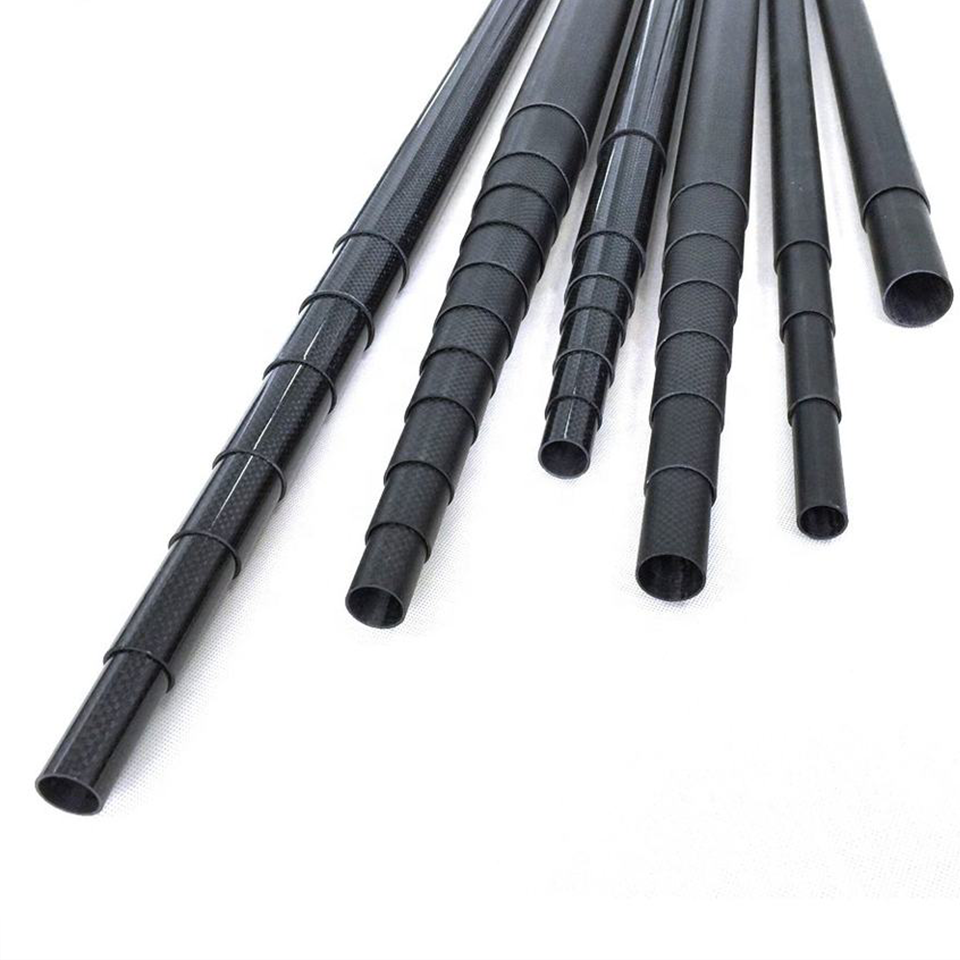

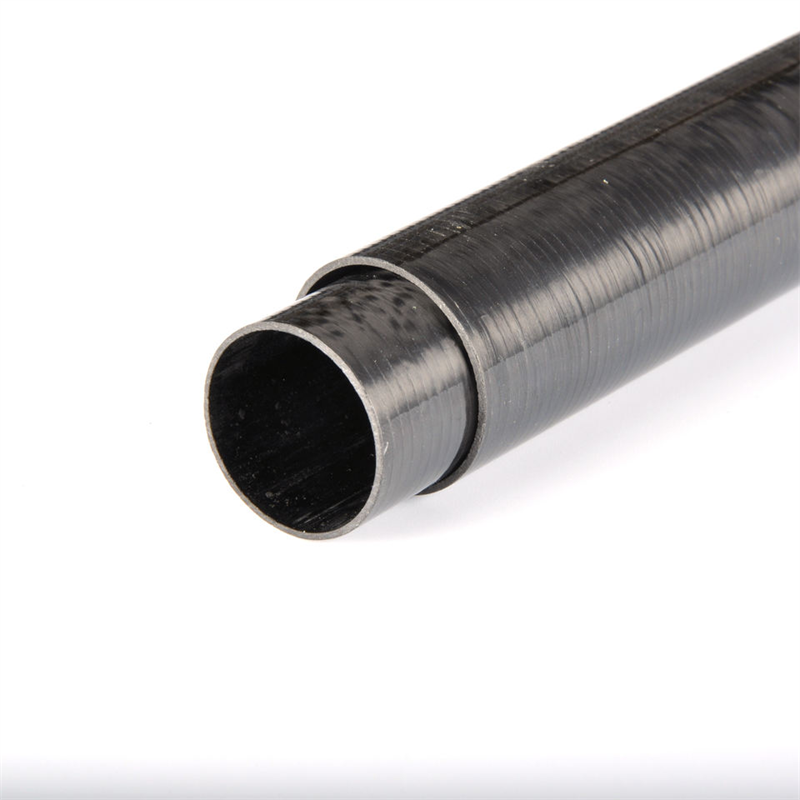

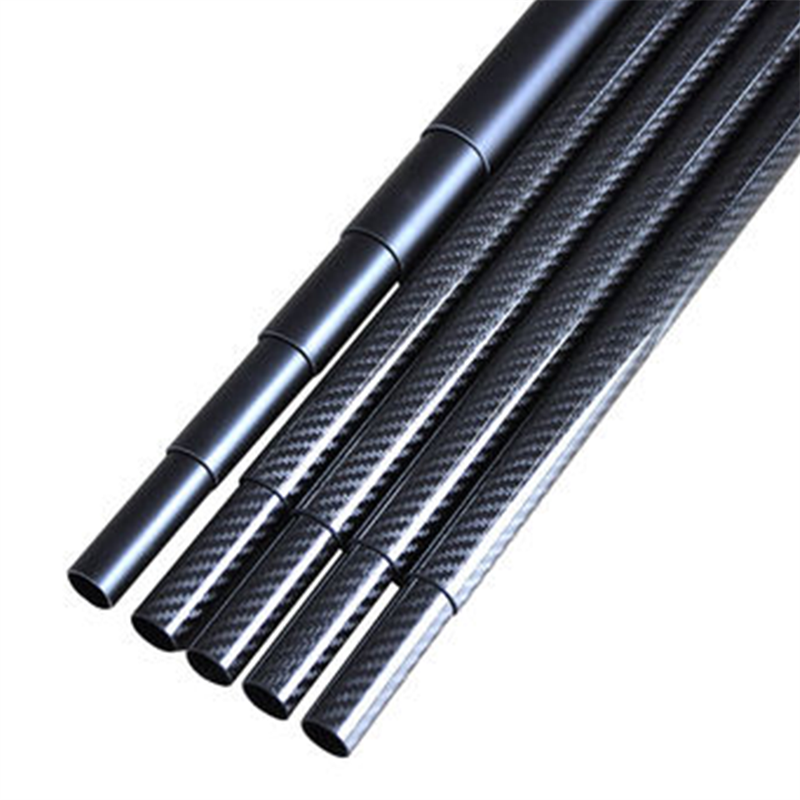

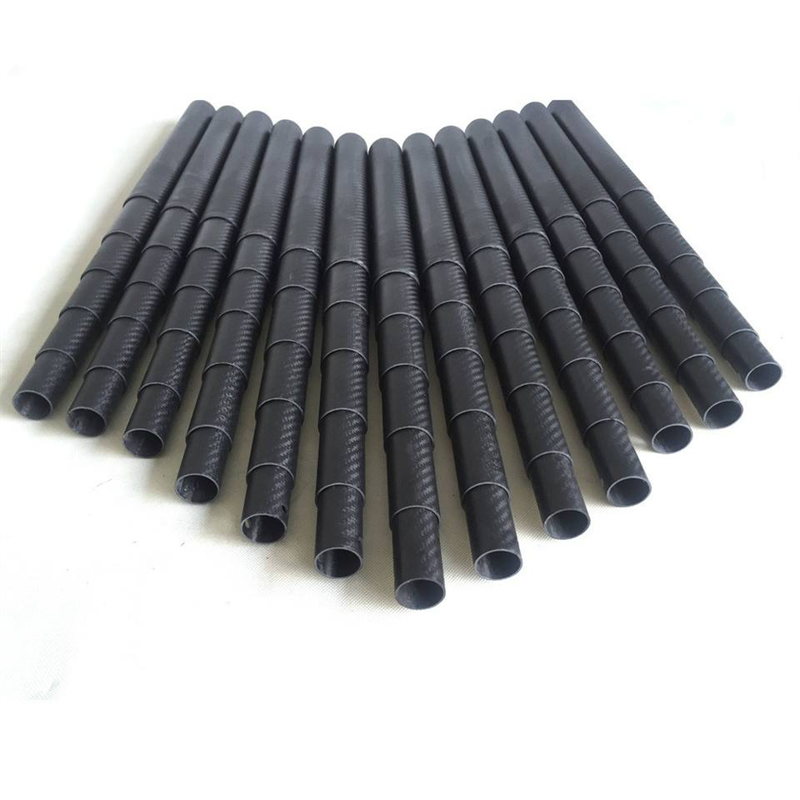

Die CFP-Serie ist eine Hochleistungs-Teleskopstange mit mehreren Abschnitten, hergestellt aus kohlenstofffaserverstärktem Polymer (CFRP) mit hohem Elastizitätsmodul . Sie wurde entwickelt, um ein optimales Gleichgewicht zwischen geringem Gewicht und hoher Transportfreundlichkeit sowie ausgezeichneter struktureller Steifigkeit zu bieten. Die Stange verwendet einen [Drehverschluss / Schnellspannverschluss] zur sicheren Aus- und Einfahrt.
Hauptmerkmale
Leichtgewicht: Deutliche Gewichtsreduktion im Vergleich zu Alternativen aus Aluminium oder Glasfaser.
Hochgewicht-Widerstandsverhältnis: Ausgezeichnete axiale Lasttragfähigkeit und Biegesteifigkeit.
Korrosionsbeständigkeit: Unempfindlich gegenüber Rost und widerstandsfähig gegen UV-Strahlung, Salzwasser und die meisten Chemikalien.
Geringe Wärmeleitfähigkeit: Bleibt bei extremen Temperaturen angenehm zu berühren.
Nichtmagnetisch / RF-durchlässig: (Gegebenenfalls angeben) Ideal für die Montage von Antennen und empfindliche elektronische Umgebungen.
Materialzusammensetzung
Hauptrohr: 100 % unidirektionale (UD) und gewebte Prepreg-Kohlenstofffaser (Toray/Synolite oder äquivalente T700-/T800-Qualität).
Harzsystem: Hochtemperatur-Epoxidharz (TG > 120 °C).
Verriegelungsmanschetten: Eloxierte Aluminiumlegierung 6061-T6 / Acetalharz (POM).
Endkappen / Spitzen: Schlagzäh modifiziertes Polyamid (PA6) oder Edelstahl 304 (optional).
Physikalische und mechanische Eigenschaften
| Eigentum | Einheit | Wert | Prüfstand |
| Faservolumenanteil | % | 65 ± 3 | ASTM D3171 |
| Dichte | g/cm³ | 1,55 – 1,65 | ASTM D792 |
| Zugfestigkeit | Mpa | ≥ 2800 | ASTM D3039 |
| Zugmodul | GPa | 150 – 160 | ASTM D3039 |
| Biegefestigkeit | Mpa | ≥ 1300 | ASTM D7264 |
| Wasserabsorption | % | < 0,5 (24-Stunden-Tauchung) | ASTM D570 |
| Betriebstemperatur | °C | -40 bis +80 | N/A |
Abmessungsspezifikationen (typische Werte)
Hinweis: Die Spezifikationen können je nach Bestellung angepasst werden.
| Parameter | Standardbereich | Toleranz |
| Geschlossene Länge | 500 mm – 1500 mm | ± 5 mm |
| Ausgezogene Länge | 1000 mm – 12000 mm | ± 10 mm |
| Anzahl der Abschnitte | 3 – 10 | N/A |
| Oberer Durchmesser (min.) | 8 mm – 16 mm | ± 0,1 mm |
| Unterer Durchmesser (max.) | 25 mm – 50 mm | ± 0,2 mm |
| Wanddicke | 1,0 mm – 2,5 mm | ± 0,2 mm |
| Maximale Tragfähigkeit | 2 kg – 50 kg (je nach Länge) | N/A |
Oberflächenbearbeitung
Erscheinungsbild: Glänzende / matte / strukturierte UV-beständige Klarschicht.
Farbe: Standard-Kohleschwarz. Sonderfarben (Metallic, Camo) auf Anfrage verfügbar – entweder durch Lackierung oder farblich abgestimmtes Prepreg-Material.
Muster: 1×1-, 2×2-Twill-Gewebe oder unidirektionales Gewebe (UD).
Mechanische Leistung (Richtlinien)
Verriegelungskraft: Jeder Verriegelungsmechanismus hält einer axialen Schublast von mindestens [XX] kg ohne Durchrutschen stand.
Biegesteifigkeit: Maximale Durchbiegung bei vollständig ausgezogener Länge: < [XX] mm unter einer seitlichen Last von [XX] kg.
Zyklusprüfung: Die Abschnitte wurden für [XX] Ausfahr-/Einfahrrhythmen getestet, ohne dass ein Verlust des Verriegelungsdrehmoments auftrat.
Anwendungshinweise
Empfohlene Verwendung: Fotostative, professionelle Fensterreinigung, Obstharvesting, Poolwartung, visuelle Inspektionsvorrichtungen, tragbare Antennenmasten.
Einschränkungen:
Elektrische Leitfähigkeit: Kohlenstofffaser ist elektrisch leitfähig. Nicht in der Nähe aktiver Hochspannungsleitungen verwenden außer wenn die Stange ausdrücklich als „elektrisch isoliert“ gekennzeichnet und geprüft ist (was typischerweise einen Fiberglasabschnitt oder eine spezifische Laminierung erfordert).
Auswirkung: Obwohl kohlenstofffaserverstärkt stark ist, ist es spröde. Vermeiden Sie scharfe Stöße oder das Herabfallen schwerer Gewichte auf den Mast, da dies Risse verursachen kann, die mit bloßem Auge nicht sichtbar sind.
| Anwendungsbereich | Besondere Anwendungsfälle | Merkmale und Vorteile |
| Professionelle Inspektion und Messung | Rohrleitungsinspektionskameras, industrielle Endoskope, Kanalinspektionen, Kanalinspektionen | Leicht und einfach zu transportieren; einstellbare Länge für den Zugang zu engen Bereichen; korrosionsbeständig. |
| Fotografie und Filmproduktion | Kamerastative, Kamerakräne/Jibs, Lichtstative, Monopod | Leichtes Gewicht für einfachen Outdoor-Transport und schnelle Aufstellung; hohe Steifigkeit gewährleistet stabile Aufnahmen. |
| Reinigung & Wartung | Reinigung von Fenstern in Hochhäusern, Reinigung von Solaranlagen, Poolstangen, Fensterreinigungsstangen | Teleskopdesign ermöglicht problemlos das Erreichen hoher Stellen; leichtes Gewicht verringert die körperliche Belastung; beständig gegen Wasser und Reinigungsmittel. |
| Freiluftaktivitäten & Sport | Zeltstangen, Skistöcke, Wanderstöcke, Drachenrahmen | Eine Kernkomponente zur Gewichtsreduzierung, die die Belastung beim Tragen oder Halten verringert und gleichzeitig ausreichende Festigkeit und Flexibilität gewährleistet. |
| Landwirtschaft und Gartenbau | Obstpicker für hohe Äste, Astschneider für hohe Äste, Grifte für Gartengeräte | Verstellbare Länge zur Anpassung an unterschiedliche Körpergrößen; arbeitserleichternde Bedienung zur Steigerung der Arbeitseffizienz. |
| Kommunikation & Elektrotechnik | Temporäre Antennenmasten, spezielle Antennenhalterungen | Nichtmetallisch (reine Kohlefaser leitet Strom, daher kann eine Isolierbehandlung erforderlich sein); leicht und einfach zu errichten. |
| Alltag & Geschäft | Griffe für Gepäckwagen, Mop-Griffe, Dampfgarer-Ständer, Kleiderstangen, Fahnenmasten | Erhöht die Produktlanglebigkeit und -qualität; ermöglicht ein Leichtbaukonzept für einfache Lagerung und Portabilität. |
| Industrie & Hightech | Drohnen-/UAV-Komponenten, Textilmaschinen-Antriebswellen, Druckmaschinenteile, Modellflugzeuge | Hohe Festigkeit und hoher Elastizitätsmodul, erfüllen die Leistungsanforderungen an Präzisionsgeräte und ermöglichen eine Gewichtsreduktion der Geräte. |
Verpackung & Lagerung
Verpackung: Einzelne Verpackung in Polybeuteln, umhüllt mit Luftpolsterfolie und sicher verpackt in einem robusten Papprohr oder einer Holzkiste für den Export.
Lagerbedingungen: An einem kühlen, trockenen Ort außerhalb direkter UV-Strahlung lagern. Die Temperatur zwischen –20 °C und +40 °C halten.
