固体と中空のファイバーグラスロッドの長所と短所：エンジニア向けガイド

ガラス繊維ロッド は現代の製造業において不可欠な存在であり、電気絶縁材や構造用複合材から釣り竿、園芸用支柱に至るまで、さまざまな分野で重要な役割を果たしています。しかし、設計および調達段階では、ソリッドロッドと中空ロッドのどちらを選ぶべきかという重要な判断が求められます。

これは万人に共通する答えがある問いではありません。ソリッドと中空の設計の選択は、ロッドの強度、重量、コスト、機能性に影響を与える基本的なエンジニアリング上のトレードオフを意味します。誤ったタイプを選択すると、プロジェクトの失敗、不要な費用、あるいは完成品の性能低下を招く可能性があります。

本包括的なガイドでは、ソリッドと中空のファイバーグラスロッドのそれぞれの長所と短所を詳細に分析し、最適かつ情報に基づいた選択を行うために必要な分析フレームワークを提供します。

基本原理：剛性と断面二次モーメント

その違いを理解するためには、まず「断面二次モーメント」（または面積慣性モーメント）という重要な工学的概念を理解する必要があります。この原理は、梁の曲げに対する抵抗を決定づけます。

簡単に言えば、梁の中心軸から離れた位置にある材料ほど、剛性に指数関数的に大きな寄与をするのです。そのためI形鋼材（アイビーム）が非常に効果的なのですが、これは中心から離れた上下端に材料を集中させているからです。

A中空ガラス繊維ロッド この原理を完全に活用しています。中心部の材料（剛性への寄与が小さい部分）を取り除き、より大きな直径を持つように再分配することで、同じ重量の実心ロッドよりもはるかに高い剛性対重量比を実現します。

では、この理論を実際の世界に適用してみましょう。

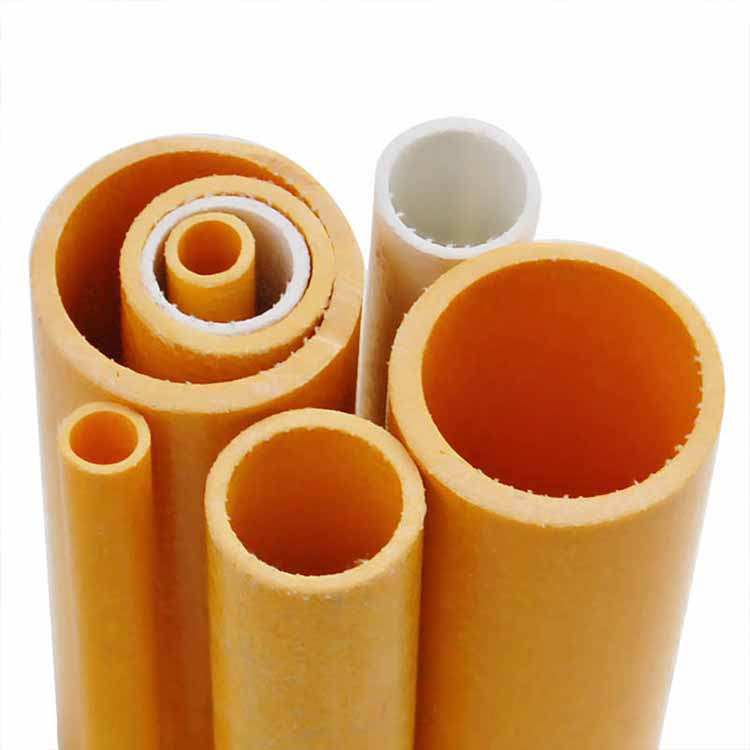

中空ガラス繊維ロッド：高効率な選択肢

中空ガラス繊維ロッド、あるいはチューブは、重量と比強度が極めて重要となる用途での性能を念頭に設計されています。

中空ガラス繊維ロッドの利点：

1. 優れた剛性対重量比：これが最も大きな利点です。同じ重量の場合、 ガラス繊維中空ロッド は実心ロッドに比べて著しく剛性が高く、曲げに対する耐性も優れています。このため、曲げを最小限に抑えながら質量を増やしたくない用途、例えば長尺プローブ、アンテナマスト、伸縮式ポール、軽量構造フレームなどに最適です。

2. 軽量性：材料使用量が少ない構造のため、中空ロッドはより軽量です。これは航空宇宙分野、携帯型機器、および総質量の低減が性能や取扱いの容易さに直結するあらゆる用途において極めて重要です。

3. 材料効率：実心ロッドと同等またはそれ以上の剛性を、より少ない原材料で実現できます。これにより材料費の節約になる場合もありますが、製造工程が複雑になるため、その分コスト増となる可能性があります。

4. 内部システムへの汎用性：中空コアは、配線、ケーブル、油圧ラインの通路として利用したり、流体の導管としても使用できます。これは実心ロッドが提供できない機能的な利点であり、装置をすっきりと保護された状態に保ちます。

中空ガラス繊維ロッドの欠点：

1. コストが高い： 押出成形の中空ロッド の製造工程は、一般的に実心ロッドよりも複雑であり、単価が高くなる傾向があります。

2. 径方向（圧潰）強度が低い：中空ロッドの薄い壁面は、集中した径方向荷重や点荷重により、へこみ、圧潰、座屈が生じやすくなります。

3. 端末金具の取り付けが複雑：中空ロッドの端部に固定具、継手、プラグを取り付ける際は、力が加わったときにチューブが割れたりつぶれたりしないよう特別な配慮が必要です。このため、特殊なインサートや圧着継手を必要とする場合が多いです。

4. 肉厚のばらつきの可能性：製造中に肉厚が不均一になると、弱点が生じるため、品質管理が極めて重要です。

中空ロッドの理想的な用途：

•長尺の伸縮式旗竿およびアンテナマスト

•軽量テントポールおよび構造フレーム

•ロボットアームおよび自動化部品

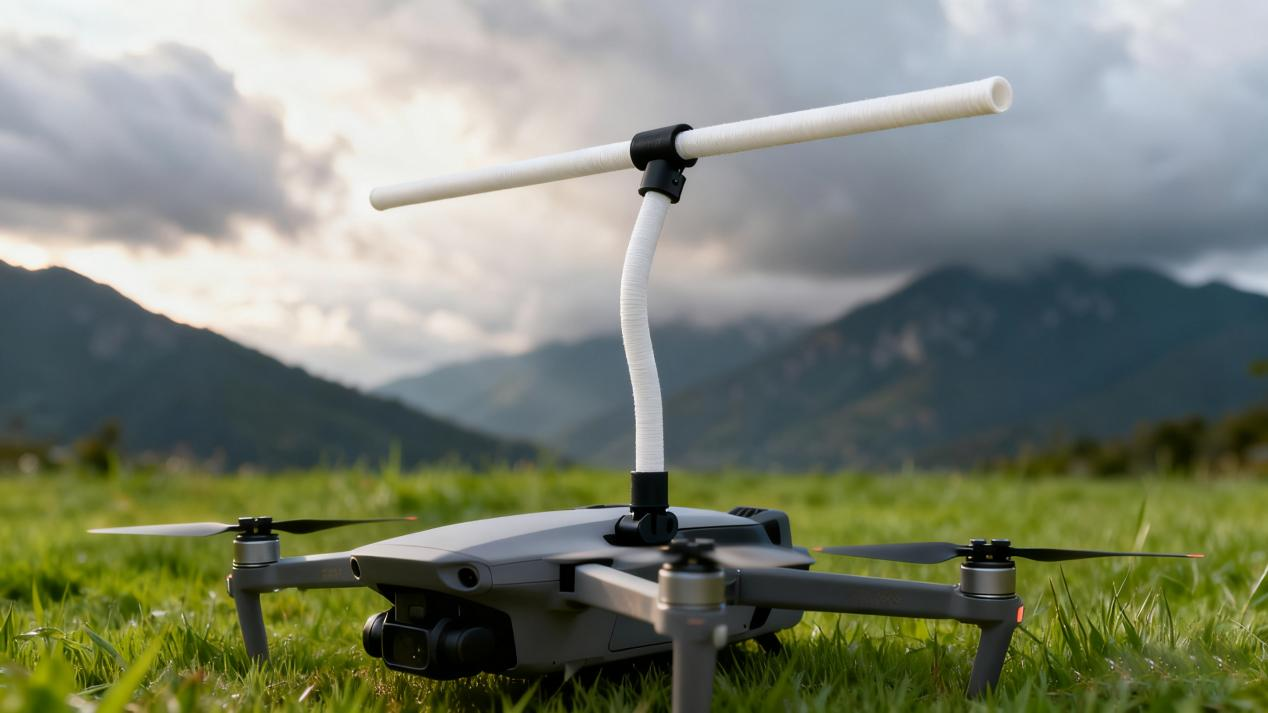

•UAV（ドローン）のアームおよび構造部品

•重量を最小限に抑えながら剛性を最大化することが主目的となるあらゆる用途。

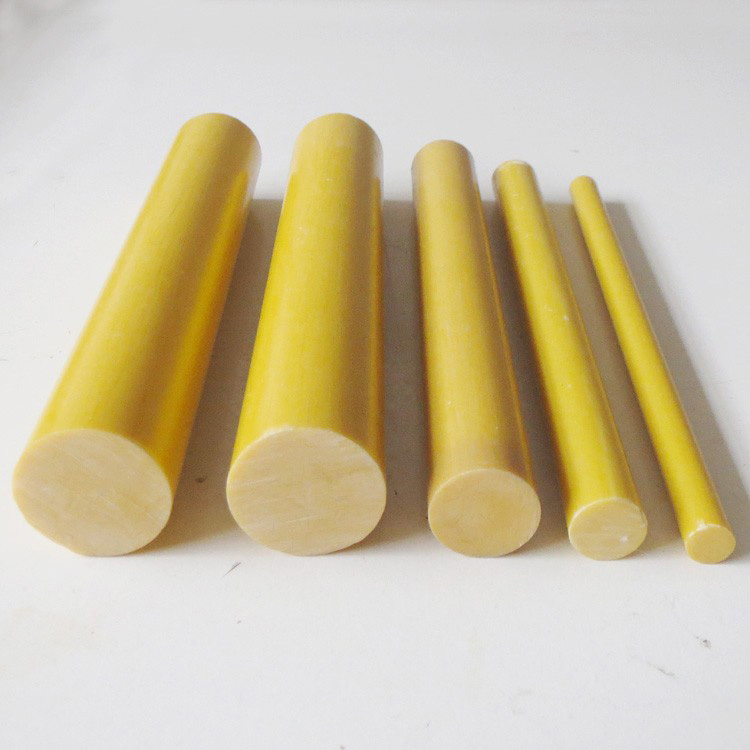

ソリッドファイバーグラスロッド：強度とシンプルさの柱

実心ガラスファイバーロッド ファイバーグラス製品において主力として利用されており、高い強度とシンプルな構造が評価されています。

ソリッドファイバーグラスロッドの利点：

1. 優れた圧縮強度および引張強度：A ガラス繊維実心棒 高い軸方向荷重に耐えられ、圧縮（押し潰される状態）および引張（引き延ばされる状態）の両方において安定した性能を発揮します。これにより、信頼性の高い支柱またはテンションロッドとして機能します。

2. 優れた圧壊および衝撃に対する耐性：断面が実心であるため、へこみ、つぶれ、局所的な衝撃に対して非常に高い耐性を有しています。過酷な環境や強い物理的ストレスが加わる用途において、はるかに堅牢な選択肢となります。

3. シンプルな構造と低コスト：実心ロッドの製造工程は一般的にシンプルで、費用対効果が高いため、特に大径サイズにおいて予算に優しい選択肢となります。

4. 加工の容易さ：端末部品の取り付けが簡単です。実心ロッドはねじ切り、穴あけ、タップ加工、接着などにより、変形や破損の恐れなく標準的な継手や接着剤で簡単に接続できます。

実心ガラス繊維ロッドの欠点：

1. 剛性重量比の悪さ：これが主な欠点です。同じ重量の場合、ソリッドロッドは中空ロッドに比べてはるかにたわみやすく（剛性が低く）なります。中空ロッドと同じ剛性を得るためには、 ガラス繊維実心棒 ははるかに大きな直径と显著に重い重量が必要になります。

2. 重量が大きいこと：ソリッドファイバーグラス構造により重量が大きくなるため、携帯用途や重量が重要な設計において大きなデメリットとなります。

3. 曲げ荷重に対する材料の非効率性：「断面二次モーメント」の原理によれば、ロッドの中心部にある材料は曲げに対する抵抗において十分に活用されておらず、このような用途では材料としての効率が低いことになります。

ソリッドロッドの理想的な用途：

• 電気接地用ロッド

• 景観設計や農業用の堅牢な支柱

• 機械リンク機構用のプッシュロッド

• 活線作業用の非導電性工具

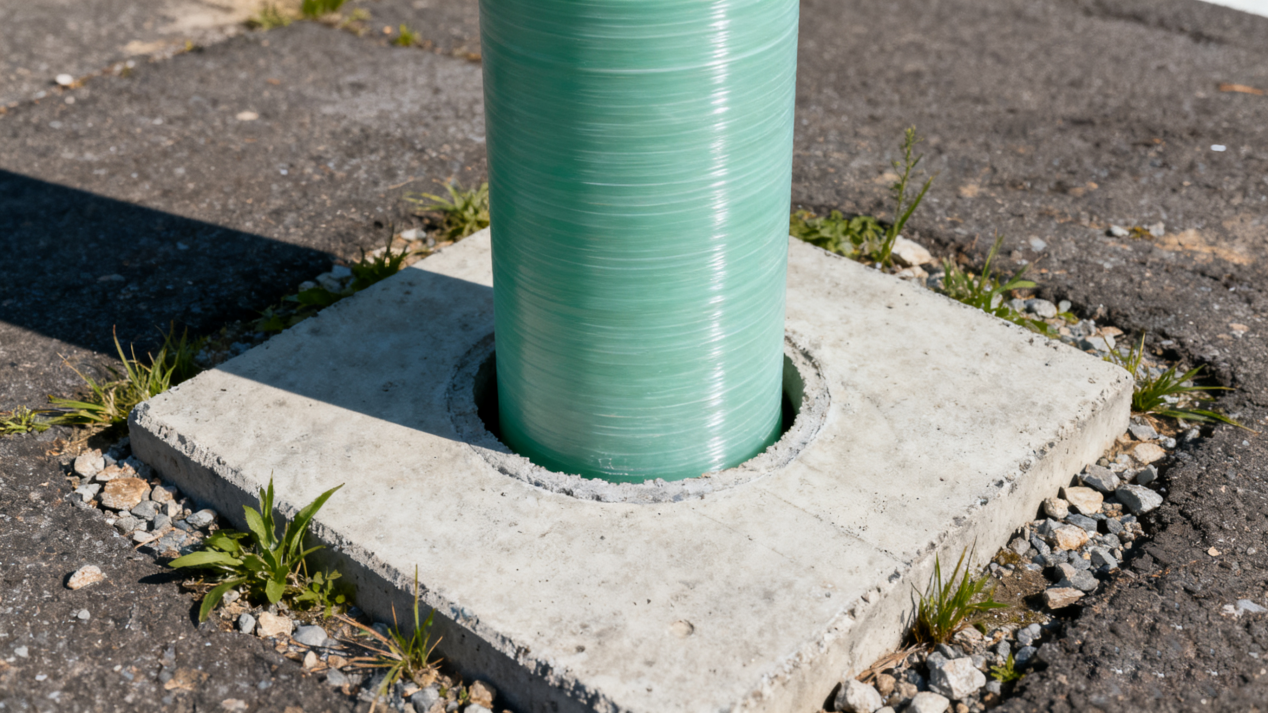

• 高い圧縮強度が求められるコンクリート内の構造サポートなど

• 剛性が極端に必要とされず、簡素さが重要な短いスパン向け。

並び順比較表

財産	中空ガラス繊維ロッド	固体のFRP棒	勝者：用途別
剛性対重量比	高い	低	長く軽量なスパン（中空）
引張強度	高い	高い	タイロッド、引張用途（実心）
圧縮力	良好（座屈する可能性あり）	素晴らしい	柱材、圧縮用途（実心）
径方向／圧潰強度	低	素晴らしい	高負荷環境（実心）
重量	ライト	重い	携帯性（中空）
費用	より高い	下り	予算を重視するプロジェクト（実心）
組み立てが簡単	より複雑	シンプル	迅速な加工（実心）
内部配線	はい	いいえ	ワイヤーやダクトの通し（中空）

正しい選択をする方法：確認すべき重要な質問

実心と中空のどちらを選ぶかは、以下の質問に体系的に答えることで決定できます。

1. 主要な負荷は何ですか？

• 曲げ／たわみ？ → 中空はほぼ常に優れた選択です。

• 圧縮／軸方向荷重？ → 実心はしばしばより安全で強度の高い選択肢です。

• ねじり？ → より複雑ですが、一般的に大径（中空の方が実現しやすい）ほどねじれに強く抵抗します。

2. 重量がどの程度重要ですか？

• グラムやオンス単位での軽量化が重要である場合（航空宇宙、ドローン、携帯機器など）、明確に中空が適しています。

3. 使用環境はどのようなものですか？

• ロッドが衝撃、圧壊力、または摩耗性の摩耗にさらされますか？その場合、実心ロッドの頑丈さが必要となるかもしれません。

4. 統合や配線の必要性はありますか？

• ロッドの中心を通じて何かを配線する必要がありますか？ もしそうなら、選択は決まっています：中空。

5. 予算はどのくらいですか？

• 特に小規模なプロジェクトにおいて最も費用対効果の高いソリューションを求める場合、 ガラス繊維製実心ロッド が優位であることが多いです。

結論：エンジニアリングの優先順位による選択

実心と中空のガラス繊維ロッドの比較は、どちらが一般的に「優れているか」ではなく、特定の要件に対してどちらが最適かという問題です。

• 設計上の優先事項が最小の重量で最大の剛性を実現することである場合は、 中空ガラス繊維ロッド 実心ロッドを選択してください。

• 設計上の優先事項が最小の重量で最大の剛性を実現することである場合は、 固体のFRP棒 圧縮強度、耐圧荷重能力、シンプルさ、および費用対効果が優先される場合は、中空ロッドを選択してください。

それぞれのトレードオフを理解することで、推測に頼るのではなく、プロジェクトの成功、効率性、耐久性を確実にする戦略的な判断ができるようになります。エンジニアリングの世界では、正しい形態の適切な材料こそが革新の基盤です。
