Teleskopická tyč z uhlíkovej vláknennej kompozitnej látky
- Prehľad
- Odporúčané produkty
Popis produktu

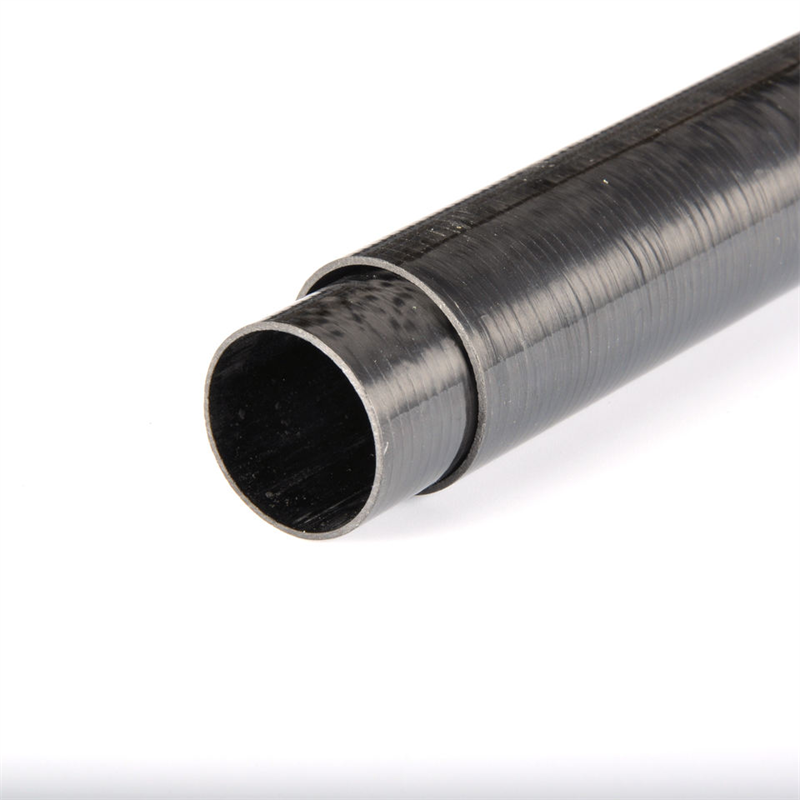

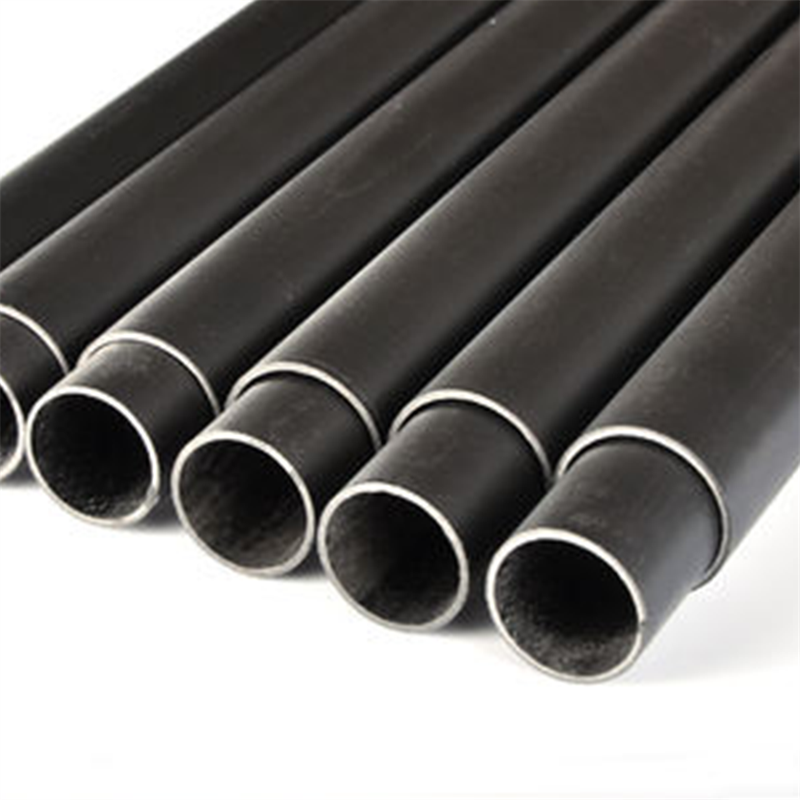

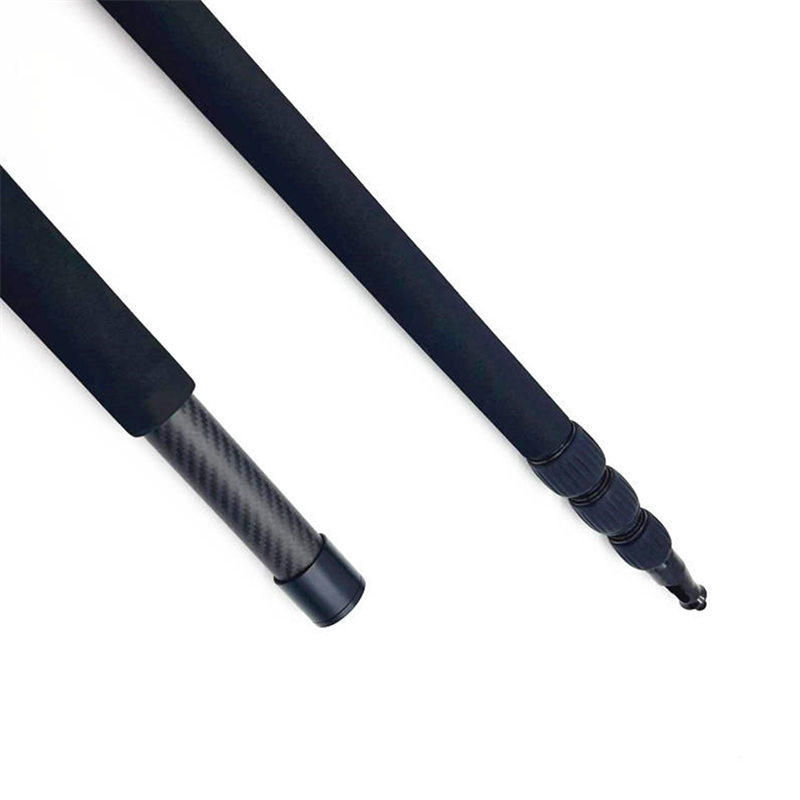

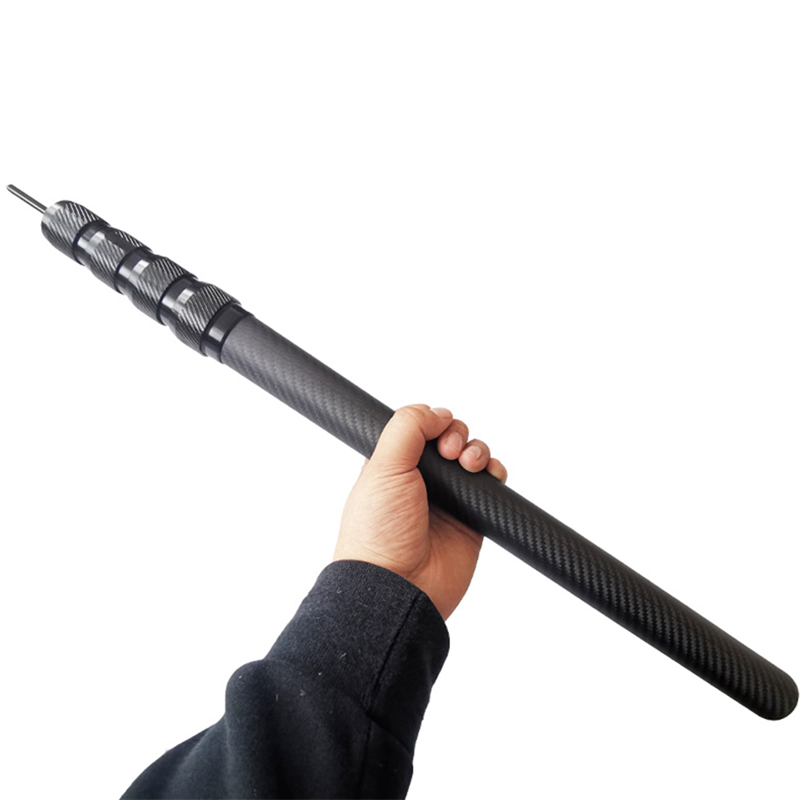

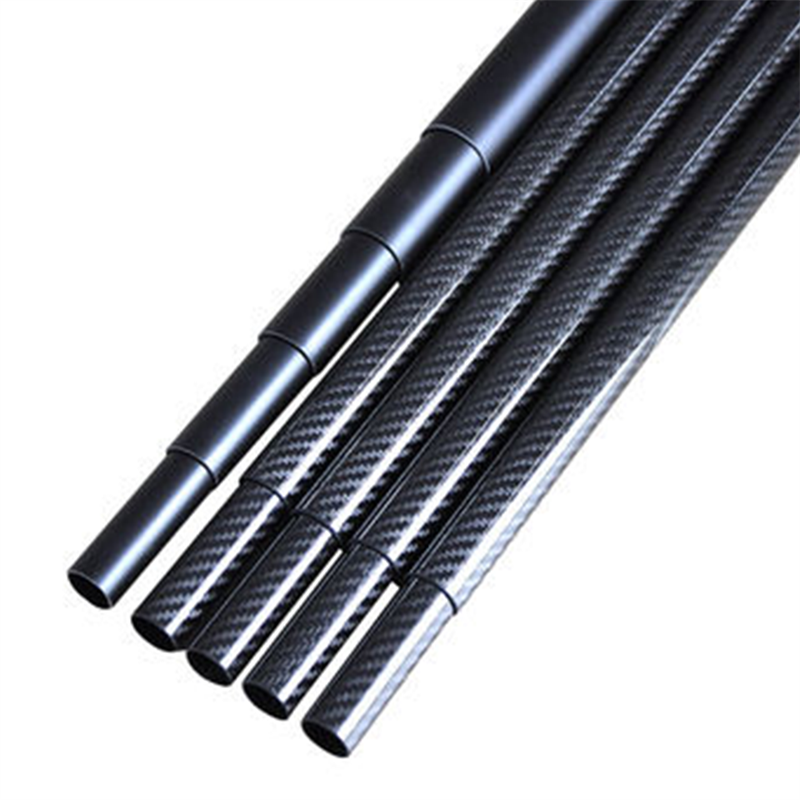

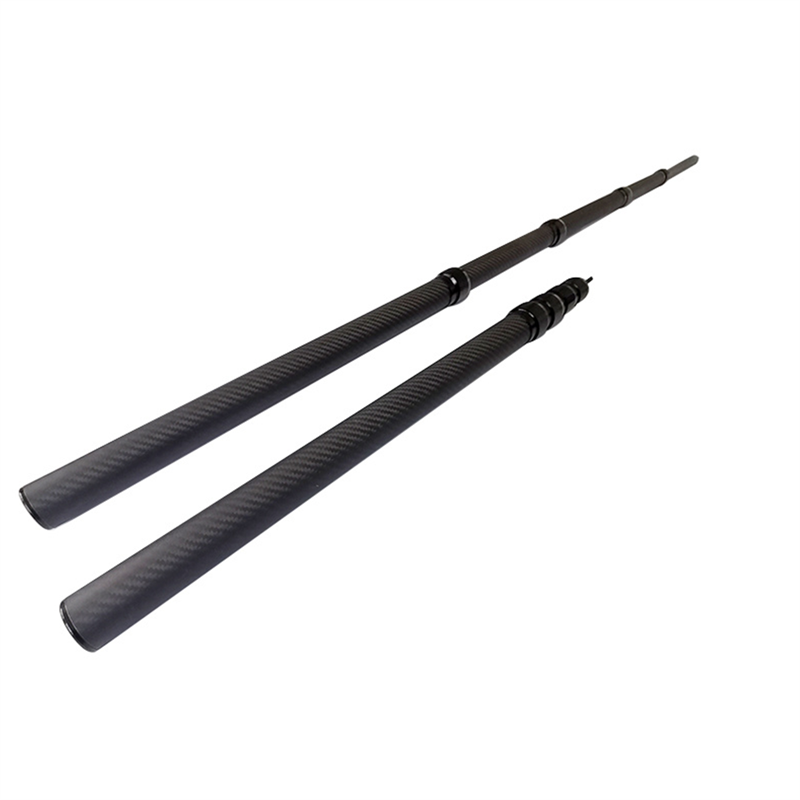

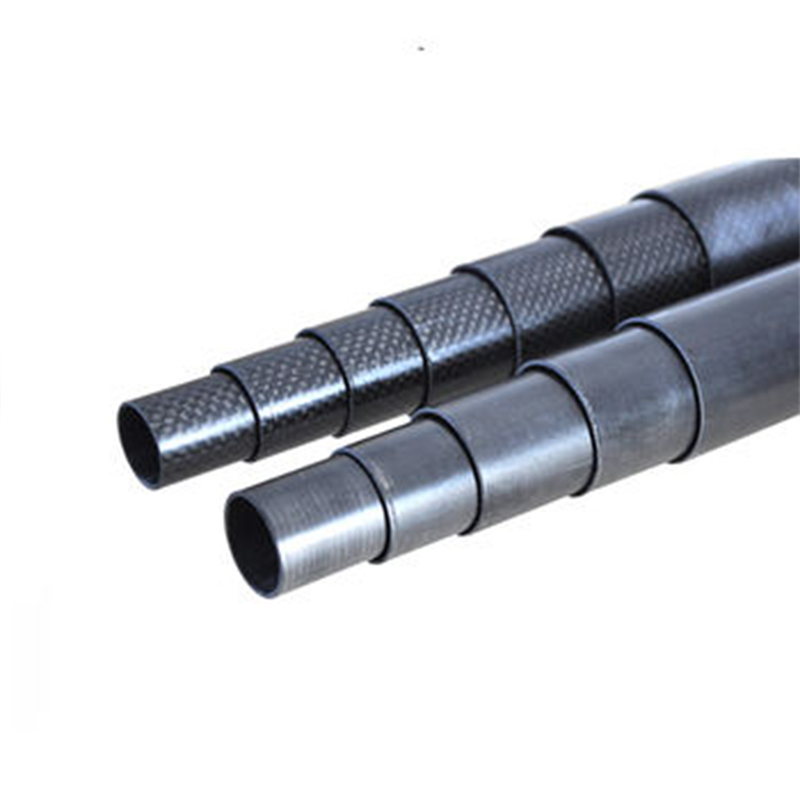

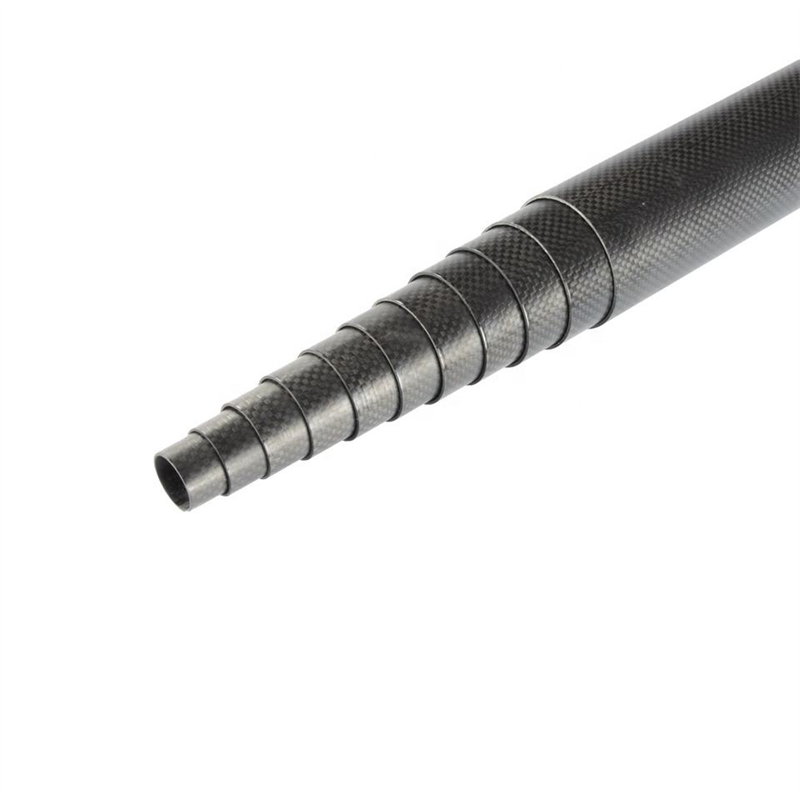

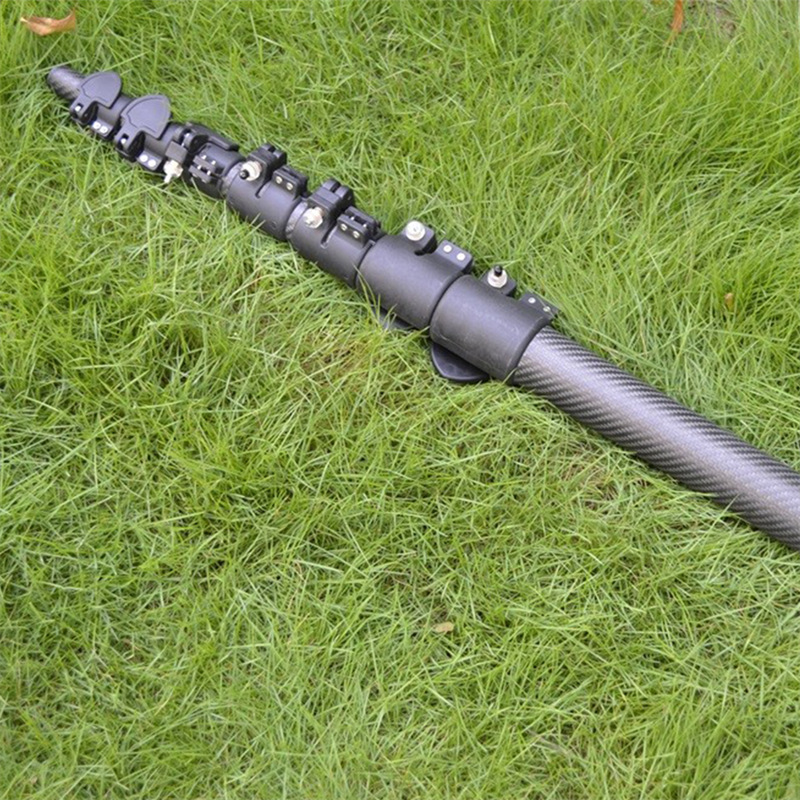

Séria CFP je vysokovýkonná viacosekčná teleskopická tyč vyrobená z uhlíkového vlákna s vysokým modulom a polymérneho kompozitu posilneného uhlíkovým vláknom (CFRP) . Je navrhnutá tak, aby poskytovala optimálny pomer medzi ľahkosťou a prenosnosťou a vysokou štrukturálnou tuhosťou. Tyč využíva mechanizmus [otočného uzáveru / uzáveru s pákou] na bezpečné vysunutie a zasunutie.
Kľúčové vlastnosti
Ľahká váha: Výrazné zníženie hmotnosti v porovnaní s alternatívami z hliníka alebo skleneného vlákna.
Vysoký pomer pevnosti k hmotnosti: Vynikajúca axiálna nosná kapacita a ohybová tuhosť.
Odpornosť na koroziu: Odolná voči korózii a odolná voči UV žiareniu, morskej vode a väčšine chemikálií.
Nízka tepelná vodivosť: Zostáva príjemná na dotyk pri extrémnych teplotách.
Nemagnetické / RF priehľadné: (Uveďte, ak je to relevantné) Ideálne pre montáž antén a citlivé elektronické prostredia.
Zloženie materiálu

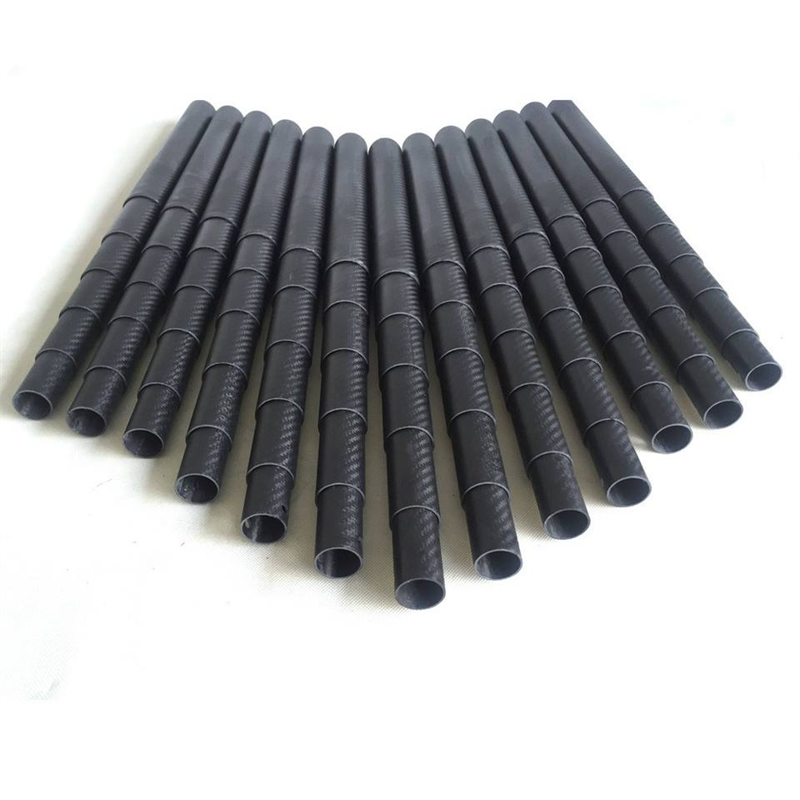

Hlavná rúrka: 100 % unidirekčné (UD) a tkané predimpregnované uhlíkové vlákno (Toray/Synolite alebo ekvivalentná trieda T700/T800).
Prísadový systém: Epoxidová prísada odolná vo vysokých teplotách (TG > 120 °C).
Uzatváracie kružky: Anodizovaná hliníková zliatina 6061-T6 / acetalová prísada (POM).
Koncové krytky / špičky: Nárazovo upravený polyamid (PA6) alebo nehrdzavejúca oceľ 304 (voliteľné).
Fyzikálne a mechanické vlastnosti
| Nehnuteľnosť | Jednotka | Hodnota | Testovací štandard |
| Objemový podiel vlákna | % | 65 ± 3 | ASTM D3171 |
| Hustota | g/cm³ | 1,55 – 1,65 | ASTM D792 |
| Pevnosť v ťahu | MPa | ≥ 2800 | ASTM D3039 |
| Modul pevnosti v tažení | GPa | 150 – 160 | ASTM D3039 |
| Ohybná pevnosť | MPa | ≥ 1300 | ASTM D7264 |
| Vodná absorpcia | % | < 0,5 (ponorenie po dobu 24 hodín) | ASTM D570 |
| Prevádzková teplota | °C | -40 do +80 | N/A |
Rozmery (typické hodnoty)
Poznámka: Špecifikácie je možné prispôsobiť podľa objednávky.
| Parameter | Štandardná trieda | Tolerancia |
| ZAVRETÁ DĺŽKA | 500 mm – 1500 mm | ± 5 mm |
| Rozšírená dĺžka | 1000 mm – 12000 mm | ± 10 mm |
| Počet sekcií | 3 – 10 | N/A |
| Priemer vrchu (min.) | 8 mm – 16 mm | ± 0.1 mm |
| Priemer základne (max.) | 25 mm – 50 mm | ± 0,2 mm |
| Hrúbka steny | 1,0 mm – 2,5 mm | ± 0,2 mm |
| Maximálna nosnosť | 2 kg – 50 kg (v závislosti od dĺžky) | N/A |
Povrchové dokončenie
Vzhľad: Lesklý / matný / texturovaný UV-odolný priehľadný lak.
Farba: Štandardná uhlíková čierna farba. Vlastné farby (metalické, kamuflážne) sú dostupné prostredníctvom natierania alebo farebného predimpregnovaného materiálu.
Vzor: pletenina 1x1, 2x2 v kosoštvorcovej štruktúre alebo jednosmerná (UD).
Mechanický výkon (smernice)
Zámková sila: Každý zámok vydrží minimálne [XX] kg axiálneho tlaku bez prešmyku.
Tuhosť pri ohybe: Maximálny ohyb pri úplne vysunutej dĺžke: < [XX] mm pri bočnom zaťažení [XX] kg.
Testovanie cyklov: Časti boli testované na [XX] cyklov vysunutia/zasunutia bez straty zámkovej krútiacej sily.
Smernice pre použitie
Odporúčané použitie: Fotografické trojnožky, profesionálne čistenie okien, zber ovocia, údržba plavovísk, podpery pre vizuálnu kontrolu, prenosné anténne stožiary.
Obmedzenia:
Elektrická vodivosť: Uhlíkové vlákno je elektricky vodivé. Nepoužívajte v blízkosti živých vysokonapäťových elektrických vedení. ak nie je tyč špeciálne označená a otestovaná ako „elektricky izolovaná“ (zvyčajne vyžaduje časť zo skleneného vlákna alebo špecifické usporiadanie vrstiev).
Dopad: Hoci je uhlíkové vlákno pevné, je krehké. Vyhnite sa ostrým nárazom alebo pádu ťažkých predmetov na tyč, pretože to môže spôsobiť trhliny, ktoré nie sú viditeľné voľným okom.
| Oblasť použitia | Špecifické prípady použitia | Vlastnosti a výhody |
| Profesionálna kontrola a meranie | Kamery na kontrolu potrubí, priemyselné endoskopy, kontroly kanalizácií, kontroly vzduchových kanálov | Ľahké a jednoduché na prenášanie; nastaviteľná dĺžka umožňuje dosiahnuť úzke priestory; odolné voči korózii. |
| Fotografi a kinematografia | Fotografické trojnožky, kamerové žeriavy/ramy, stojany na osvetlenie, monopody | Ľahká konštrukcia pre jednoduchý prenos vonku a rýchle nastavenie; vysoká tuhosť zabezpečuje stabilné snímanie. |
| Čistenie a údržba | Čistenie okien vo výške, čistenie slnečných panelov, nástroje na čistenie plavacích bazénov, tyče na umývanie okien | Teleskopický dizajn umožňuje ľahké dosiahnutie vysokých miest; ľahká konštrukcia zníži zaťaženie pracovníka; odolná voči vode a čistiacim prostriedkom. |
| Outdoor a šport | Klampiarske tyče pre stan, lyžiarske tyče, turistické tyče, rámy pre draky | Základná súčiastka na zníženie hmotnosti, ktorá znižuje zaťaženie pri prenášaní alebo držaní, pričom zaisťuje dostatočnú pevnosť a pružnosť. |
| Poľnohospodárstvo a záhradníctvo | Zberače ovocia z vysokej vetvy, sekáče pre vysokej vetvy, rukoväte záhradníckych nástrojov | Nastaviteľná dĺžka pre prispôsobenie rôznym výškam; úspora sily pri práci, zvyšovanie pracovnej efektívnosti. |
| Komunikácie a elektrotechnika | Dočasné anténne stožiary, špeciálne upevnenia pre antény | Nekovové (čisté uhlíkové vlákno vedie elektrinu, preto môže byť potrebná izolačná úprava); ľahké a jednoduché na montáž. |
| Každodenný život a podnikanie | Rukoväte pre kufor, rukoväte pre mop, stojany pre parné čističky, vesháky na oblečenie, tyče pre vlajky | Zvyšuje trvanlivosť a kvalitu výrobku; umožňuje ľahkú konštrukciu pre jednoduché skladovanie a prenosnosť. |
| Priemysel a vysoké technológie | Komponenty dronov / bezpilotných lietadiel (UAV), hriadeľov pre textilné stroje, dielov tlačiarne, modelov lietadiel | Vysoká pevnosť a vysoký modul pružnosti, čo spĺňa požiadavky na výkon presných zariadení a umožňuje zľahčenie zariadení. |
Balenie & Ukladanie
Balenie: Jednotlivá ochrana v polyetylénovom vrecúšku, zabalené v bublinkovej fólii a zabezpečené v pevnej kartónovej rúre alebo drevenej debničke pre vývoz.
Podmienky ukladania: Uchovávať v chladnom, suchom mieste mimo priameho UV žiarenia. Udržiavať teplotu v rozmedzí od –20 °C do +40 °C.
